熱縮中間連接安裝流程
上回說到電力中間接頭在電纜與電纜的銜接中的不可缺少性，也詳細的講解了冷縮電纜中間接頭的完美安裝方式，雖然現在在電纜附件中冷縮產品已經成了電力安裝中的首選，但是在某些場合下熱縮產品卻是更優質的選擇。在現實的電力安裝中不管選用的時冷縮電纜中間接頭還是熱縮電纜中間接頭。它們的施工工序都不可大意完美的安裝是電力傳輸的安全與穩定的重要保障。
下面我就為大家講解下熱縮電纜中間接頭應該怎么安裝才能保證電力的最完美的連接（下附完整安裝教程視頻）
1. 安裝前準備工作：
a:應注意安裝場地無揚塵，保持干燥通風的環境。
b:檢查安裝工具是否齊全。
c:核對電纜附件與電纜是否匹配。
d:將兩根待接電纜兩端校直、鋸齊。
2.開剝
a:按照安裝說明書尺寸進行開剝
b：依次剝去外護套、鋼鎧兩端各留(30mm)其余剝除、內護套兩端各留(50mm)其余剝除，去除填充物（保留備用），三相分開。
c:量取310mm的長度后，用PVC膠帶固定，剝去銅屏蔽，保留50mm半導電層，其余切除。
d:對剩余鋼鎧表面進行打磨處理，清理外護套。
e:將外護套、內護套進行打磨處理。
f:按連接管1/2長度加3mm切去絕緣層。
g:用細砂紙打磨絕緣層表面。去除殘留的半導電顆粒。
h:清潔主絕緣層，用應力疏散膠將外半導電層與絕緣層臺階處填平，并涂抹一層硅脂膏。
i:套入應力管，搭接外半導電層20mm，加熱收縮固定。

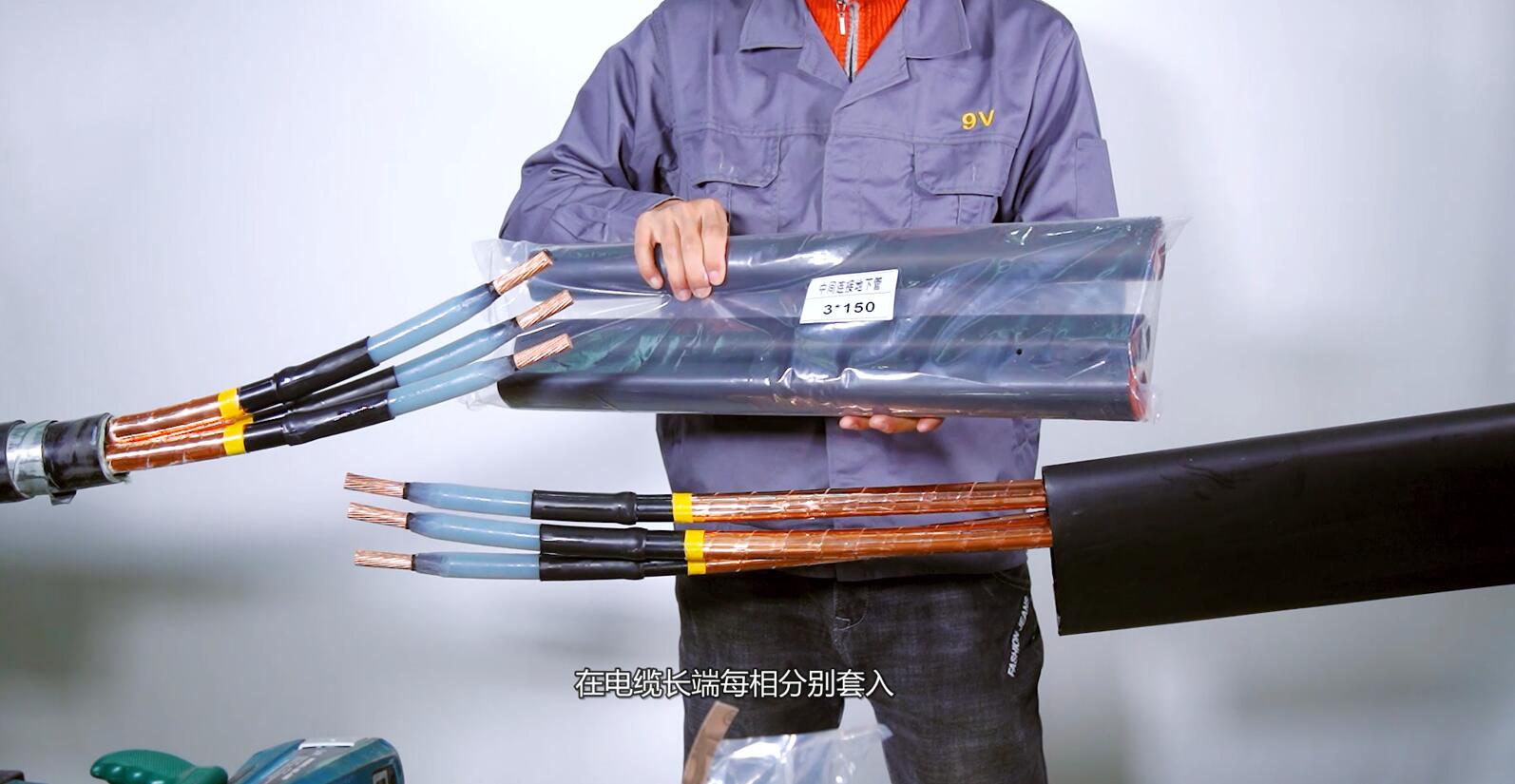

j:依次套入管材和銅網：將護套管分別套在電纜的兩端，在電纜長端每相分別套入一組內絕緣管、外絕緣管與半導電管。
k:在電纜的短端分別套入銅網。
3、安裝連接管

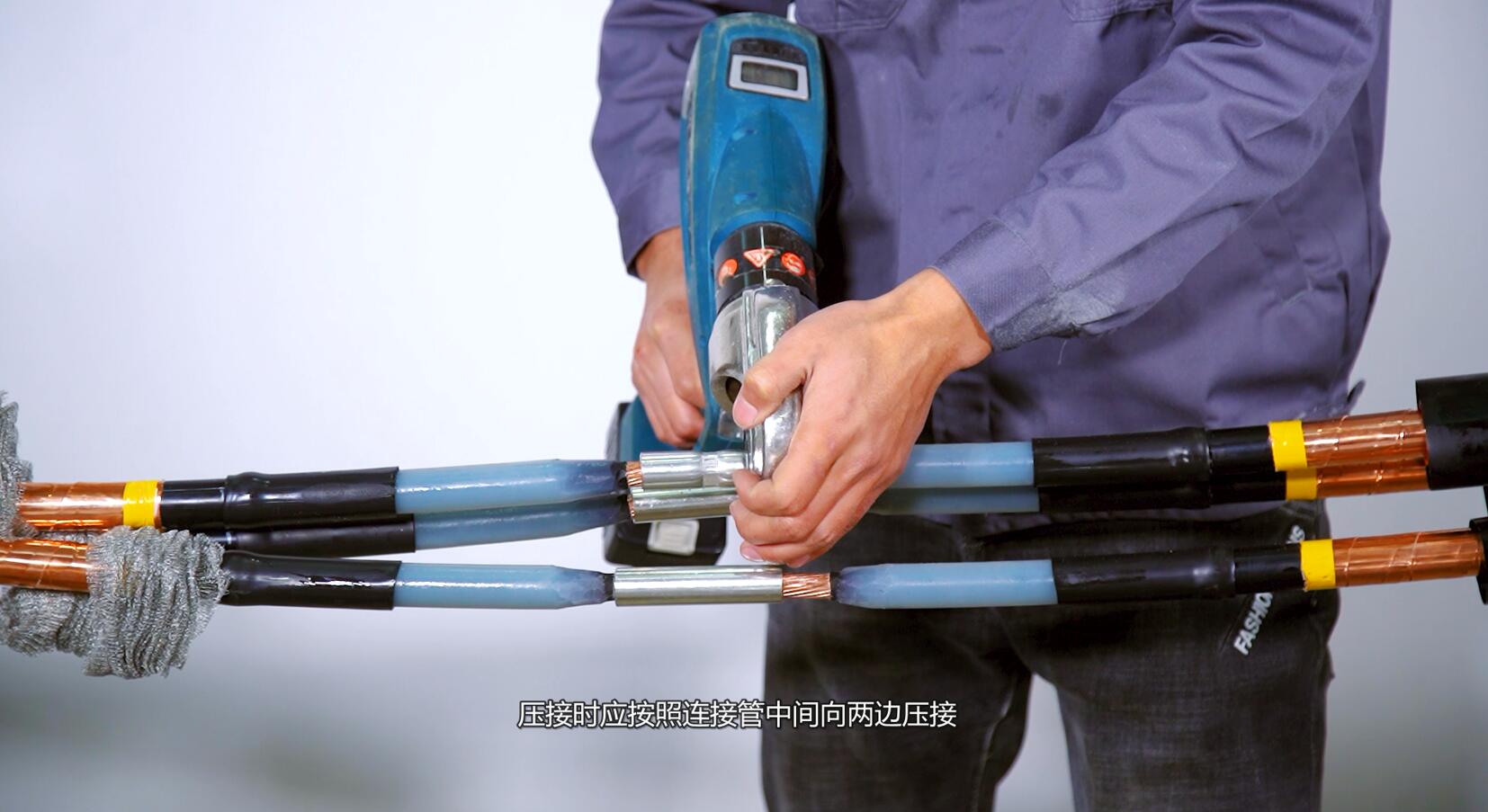

a:套入連接管，進行壓接，壓接時應按照連接管中間向兩邊壓接。
b:壓接完成后銼平連接管上的棱角和毛刺并清潔連接管。
c：在連接管上繞包半導電帶各搭接內半導電層5mm.
d:在半導電帶上繞包填充膠與絕緣自粘帶，使其連接管與主絕緣平滑過渡。
e:用清潔紙清潔絕緣層與應力管外表面，先將應力管與主絕緣層之間的臺階用應力疏散膠填平，搭接5-10mm。并在絕緣、與應力管與連接管上均勻涂抹一層硅脂。
4、安裝熱縮絕緣管

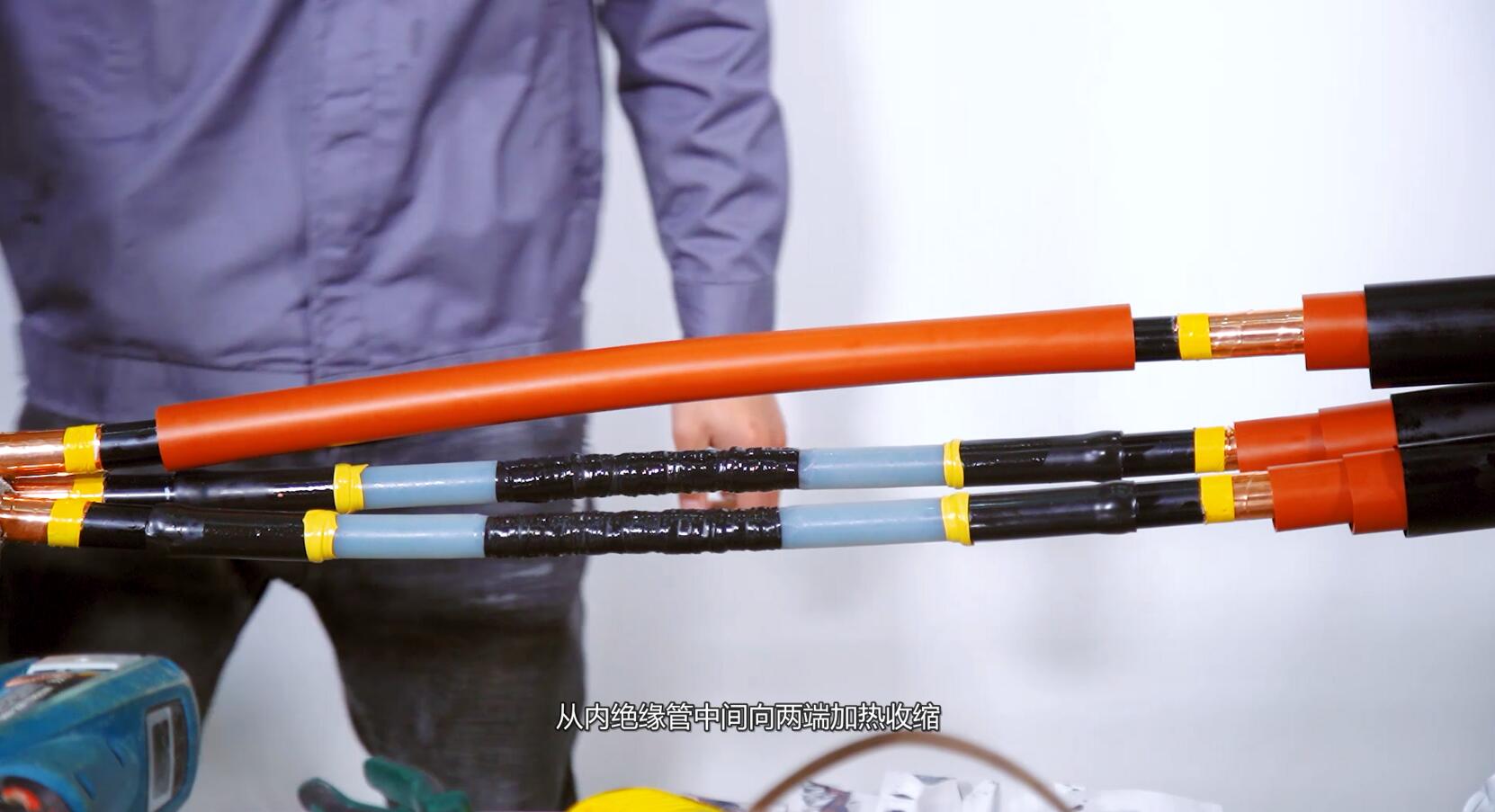

a:將三根內絕緣管置于連接管中心，從內絕緣管中間向兩端加熱收縮。再將三根外絕緣管置于內絕緣管中心，從中間向兩端加熱收縮。
b:從銅屏蔽端口，外絕緣管端面繞包密封膠，將間隙填平。繞包成錐形。將半導電管置于外絕緣管中心，加熱收縮。
c:用半導電帶繞包銅屏蔽與半導電管搭接處10mm.
d:拉伸銅網覆蓋在半導電管上，兩端搭接在電纜銅屏蔽上.
e:將接地線與銅網一起用恒力彈簧固定在銅屏蔽層上，并在恒力彈簧處繞PVC膠帶。
5、密封處理
a:三相并攏整理，恢復填充物，用PVC膠帶固定。
b:用接地線連接電纜兩端的鋼鎧并用恒力彈簧固定，用PVC膠帶固定恒力彈簧，并在恒力彈簧上與外護套上纏繞填充膠，填平空隙。
c:在外護套層上50mm處纏繞密封膠。

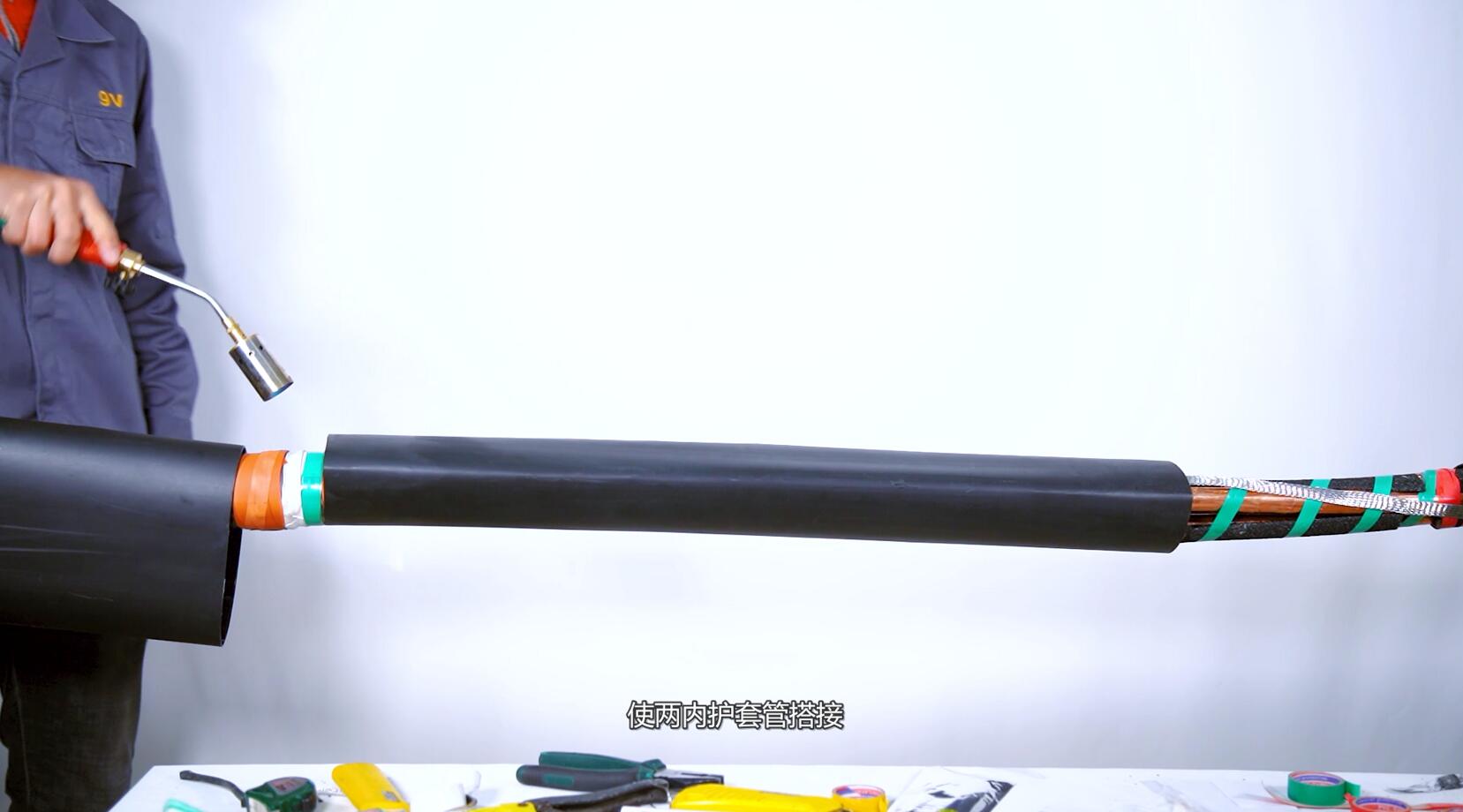

d:在電纜兩端外護套及內護套上繞包密封膠，將內護套管搭接內護套層一端加熱收縮，使兩內護套管搭接。
6、安裝外護套管
a:分別將外護套管一端與電纜外護套搭接100mm，加熱收縮固定。

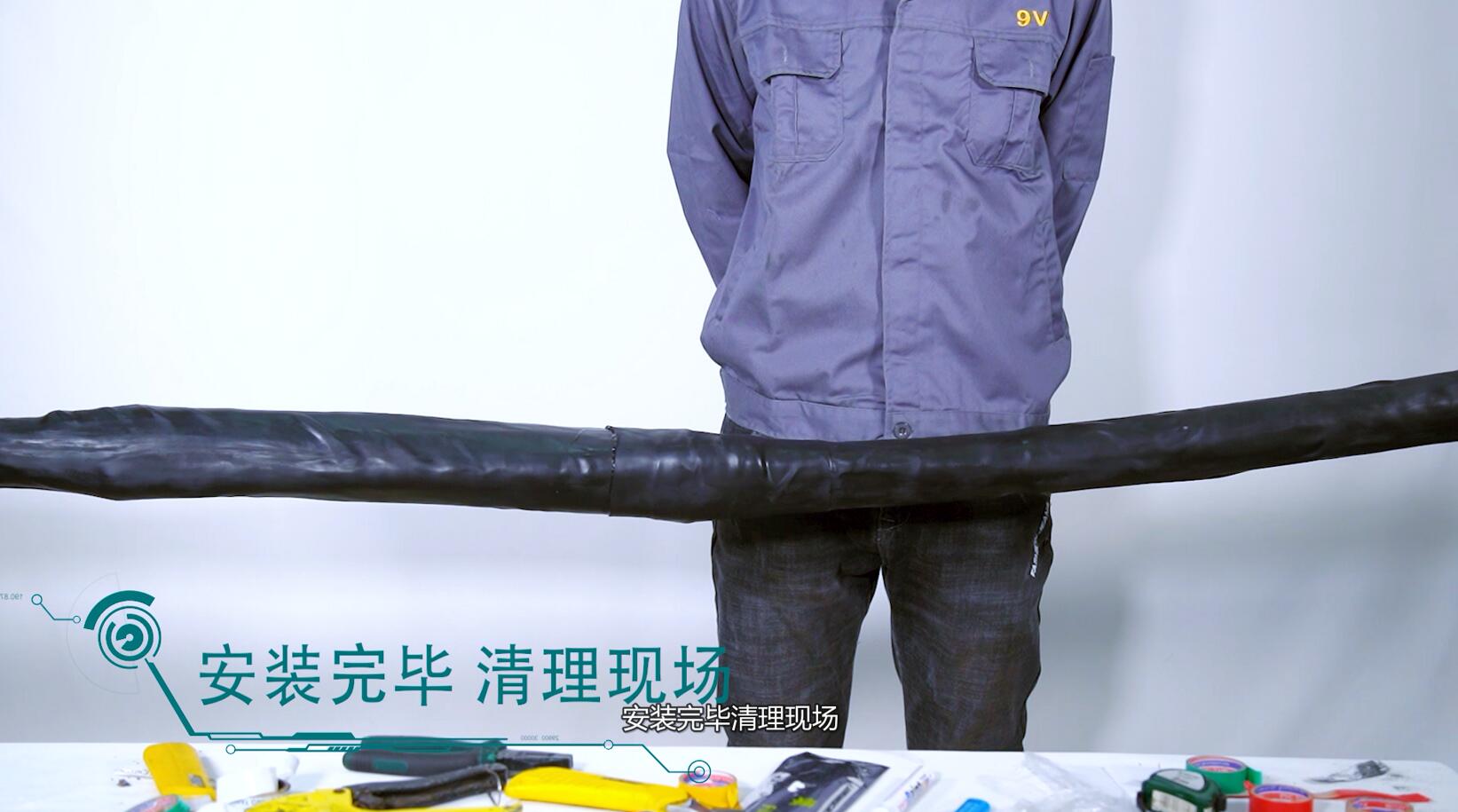

6、安裝完畢，清理現場。
