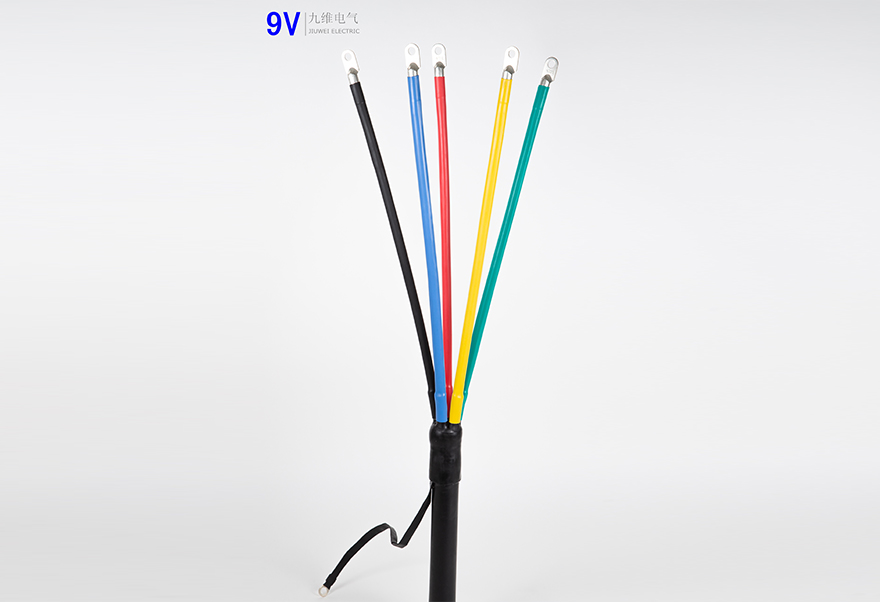

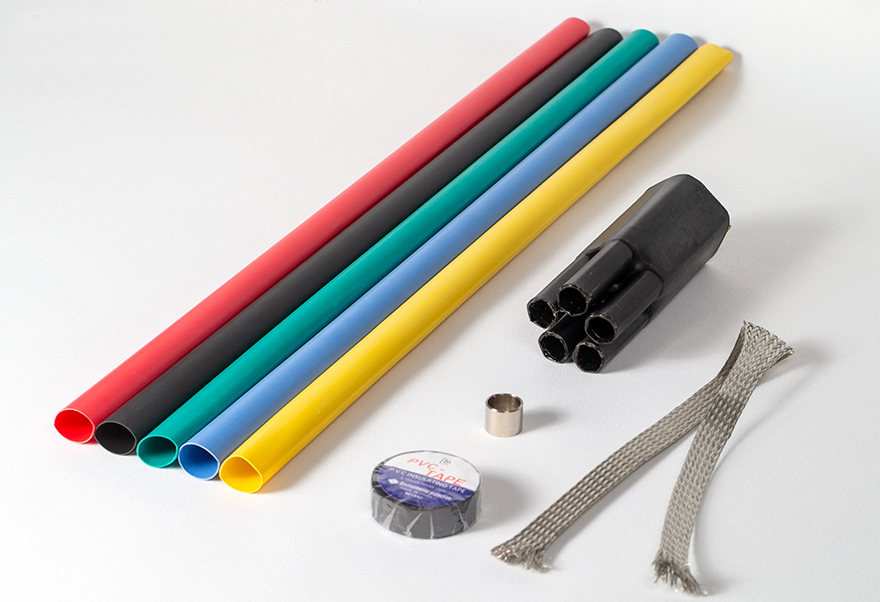

產品名稱：1KV五芯熱縮終端
-
產品型號：VSZ-1/5.0、VSZ-1/5.1、VSZ-1/5.2、VSZ-1/5.3
-
產品規格：10-16、25-50、70-120、150-240、300-400
熱縮電纜終端俗稱熱縮電纜頭，廣泛用于35KV及以下電壓等級的交聯電纜或油浸電纜的終端上。熱縮電纜中間連接廣泛用于35KV及以下電壓等級的交聯電纜或油浸電纜的中間連接。與傳統電纜附件相比具有體積小、重量輕、安全可靠、安裝方便等特點。
產品符合GB11033標準，長期使用溫度范圍為-55~105℃，老化壽命長達20年，，徑向收縮率≥50%，縱向收縮率<5%，收縮溫度為110°C~140°C。產品分單芯，二芯，三芯，四芯，五芯已被廣泛用于低壓電纜的終端處理和中間連接。終端絕緣管為紅、綠、黃、黑、藍直接分相。體積小，重量輕，性能可靠，廣泛用于電力、石油化工、冶金、鐵路、港口建筑、各個領域。
型號及規格 | |||||
產品名稱 | 型號 | 適用電纜截面mm2 | 產品名稱 | 型號 | 適用電纜截面mm2 |
1kv一芯熱縮終端 | VSZ-1/1.0 | 10-16 | 1kv單芯熱縮中間連接 | VSJ-1/1.0 | 10-16 |
VSZ-1/1.1 | 25-50 | VSJ-1/1.1 | 25-50 | ||
VSZ-1/1.2 | 70-120 | VSJ-1/1.2 | 70-120 | ||
VSZ-1/1.3 | 150-240 | VSJ-1/1.3 | 150-240 | ||
VSZ-1/1.4 | 300-400 | VSJ-1/1.4 | 300-400 | ||
1kv二芯熱縮終端 | VSZ-1/2.0 | 10-16 | 1kv二芯熱縮中間連接 | VSJ-1/2.0 | 10-16 |
VSZ-1/2.1 | 25-50 | VSJ-1/2.1 | 25-50 | ||
VSZ-1/2.2 | 70-120 | VSJ-1/2.2 | 70-120 | ||
VSZ-1/2.3 | 150-240 | VSJ-1/2.3 | 150-240 | ||
VSZ-1/2.4 | 300-400 | VSJ-1/2.4 | 300-400 | ||
1kv三芯熱縮終端 | VSZ-1/3.0 | 10-16 | 1kv三芯熱縮中間連接 | VSJ-1/3.0 | 10-16 |
VSZ-1/3.1 | 25-50 | VSJ-1/3.1 | 25-50 | ||
VSZ-1/3.2 | 70-120 | VSJ-1/3.2 | 70-120 | ||
VSZ-1/3.3 | 150-240 | VSJ-1/3.3 | 150-240 | ||
VSZ-1/3.4 | 300-400 | VSJ-1/3.4 | 300-400 | ||
| 1kv四芯熱縮終端 | VSZ-1/4.0 | 10-16 | 1kv四芯熱縮中間連接 | VSJ-1/4.0 | 10-16 |
VSZ-1/4.1 | 25-50 | VSJ-1/4.1 | 25-50 | ||
VSZ-1/4.2 | 70-120 | VSJ-1/4.2 | 70-120 | ||
VSZ-1/4.3 | 150-240 | VSJ-1/4.3 | 150-240 | ||
VSZ-1/4.4 | 300-400 | VSJ-1/4.4 | 300-400 | ||
| 1kv五芯熱縮終端 | VSZ-1/5.0 | 10-16 | 1kv五芯熱縮中間連接 | VSJ-1/5.0 | 10-16 |
VSZ-1/5.1 | 25-50 | VSJ-1/5.1 | 25-50 | ||
VSZ-1/5.2 | 70-120 | VSJ-1/5.2 | 70-120 | ||
VSZ-1/5.3 | 150-240 | VSJ-1/5.3 | 150-240 | ||
VSZ-1/5.4 | 300-400 | VSJ-1/5.4 | 300-400 | ||
性能測試 | |||
序號 | 測試項目 | 測試方法 | 測試結論 |
1 | 1MIN工頻電壓（濕態） | 4KV不閃絡、不擊穿 | 4kv，1min濕態下組合式樣未閃絡和擊穿 |
2 | 負荷循環試驗 | 導體加熱到90-95°，每一循環為8h 冷卻3h，共三次循環 | 按標準要求完成三次負荷循環試驗 |
3 | 4H工頻電壓試驗 | 2.4kv不閃絡、不擊穿 | 組合式樣未閃絡和擊穿 |
 |  |
| 生產實力8條設備專業生產線 專注電纜附件 ? 九維電氣制造有限公司擁有7900平米的廠房面積，擁有強大的電纜附件生產能力，用有數十臺電纜附件生產設備 ? 專注于電纜附件的生產研發，擁有豐富的產品種類規格，以及相關的配套附件提供，能為您提供專業的電纜附件配套方案 |
研發實力 專業團隊技術研發 不斷完善資質 ? 多年的電纜附件研發定制經驗，多名專業的技術工程師，擁有成熟的導體鏈接、電場控制等專業技術 ? 根據客戶的需求、以及政策的要求不斷完善的企業體系，通過質量管理體系認證證書，環境管理體系認證證書等資質認證 |
|
 | 榮譽認證 由中國人保財險承保 多項榮譽認證 ? 從源頭開始把控品質，嚴選產品原材料，能夠?yàn)槟峁〤E 、SGS認證報告，同時產品由PICC承保 ? 多項行業榮譽認證，如高新技術企業，江蘇省電纜附件行業（十強），江蘇省節能環保產品等 |
|
| |
| 與客戶進行洽談了解，分析對電纜附件的使用需求，九維能夠提供合理且專業的使用搭配方方案 簽訂合同后，會有專人1對1負責流程跟進，確保訂單順利進行，實時把控進度，物流戰略合作，及時安全送達 完善的售后保障體系，1年質保年限，同時提供使用手冊及專業的安裝指導，讓您放心使用我們的產品 | |
 |
蘇州九維電氣制造有限公司一家集研發、生產加工、批發、經銷、貿易型與服務型，具有一般納稅人資格，毗鄰蘇州河畔，交通便利，并擁有完整、科學的質量管理體系。 公司主營產品是絕緣材料及電纜附件，擁有完整的產品體系，其中具代表性的產品有：冷熱縮縮電纜附件；（熔接式電纜附件，繞包式電纜附件，防爆盒、熱縮套管，熱縮絕緣保護盒；同時可依客戶要求提供裁切，加工成型服務....... |
